AC-NHBR

カウンタ電磁カウンタ

こちらの製品は生産・販売を終了しています。

自動リセット機能付きプリセットカウンタ

製品概要
製品仕様

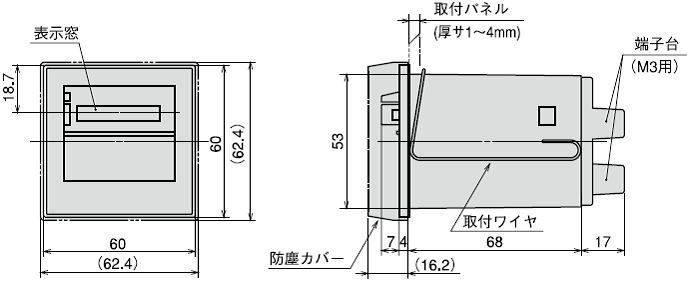

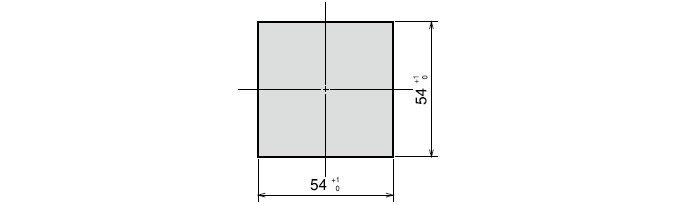

外形図

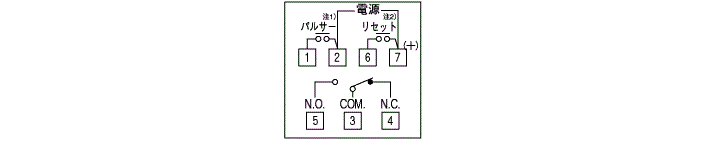

入出力回路

製品概要

自動リセット機能付きプリセットカウンタ

製品仕様

種類	加算式プリセットカウンタ
形式	AC-NHBR4^※1	AC-NHBR6^※1
電源電圧	DC電源用：DC24V　AC電源用：AC100V、AC200V（50/60Hz）
許容変動率	-10～+10％
許容リップル率	48％以下（DC電源用）
計数	通電時1/2 カウント、休止時1/2 カウント^※2
桁数	4	6
最高計数速度	10Hz
パルス時間	ON時間、OFF時間共　50ms（最小）
通電時間定格	連続
消費電力	3.6W（DC電源用）、5VA（AC電源用）
計数寿命	1億カウント
計数値表示	黒艶消地に白文字（3.8mm×2.6mm）^注）
制御出力	1Cリレー接点
接点定格^※3	AC250V　3A（抵抗荷）
動作	プリセット値で0.3秒、
	シングルショット出力、自動復帰
接点寿命	20万回（定格荷時）
リセット	自動／手動※4
手動リセット	押ボタンによる
電磁リセット	――――――――
自動リセット	プリセット値にて自動リセット

リセット寿命	20万回
接続	M3ねじ端子（セルフアップ座金付）
使用周囲温度・湿度	-5～+40℃、85％RH以下（但し氷結しないこと）
絶縁抵抗	50MΩ以上（500Vメガーによる）
耐電圧	AC1,500V　1分間
耐振動	耐久：複振幅4mm　16.7Hz　X、Y、Z各方向各1時間
	誤動作：複振幅0.5mm　10～55Hz　X、Y、Z各方向各10分間
耐衝撃	耐久：500m／s²　X、Y、Z各方向　各5回。誤動作： 50m／s²　X、Y、Z各方向　各4回
取付	パネル取付
ケース材質・色	ケース：ABS樹脂、防塵カバー：ポリカーボネート、マンセルN-7（ライトグレー）
質量	320g

※1 オートリセット回路を内蔵したカウンタです。計数がプリセット値に達すると制御出力を出すとともに、自動的にリセットされます。
※2 AC-NHBR4形、AC-NHBR6形は計数端子間を短絡することにより計数します。この場合、計数端子間には電圧を印加しないでください。
※3 負荷により開閉できる接点容量は変わります（例：誘導負荷AC250V 4A、モータ負荷 AC250V 0.7A）。また最小適合負荷は最小電力：0.8W（30V以下の場合）、最小電圧： 6Vです。
※4 外部信号によるリセットも可能です（リセット端子間を短絡することにより、リセット。なお、この場合、リセット端子間には、電圧を印加しないでください）。
注）6桁タイプ（AC-NHB6、 NHBA6、NHBR6）は3.4mm×2.4mmです。
